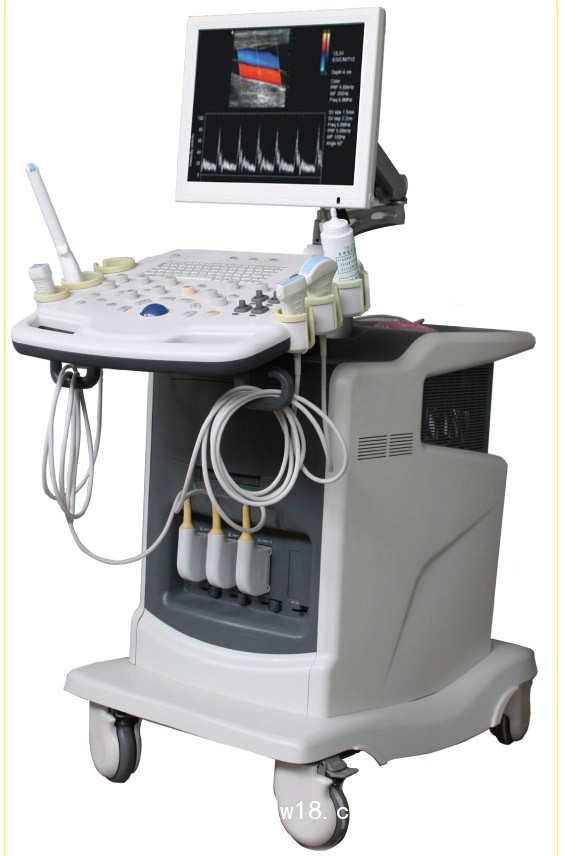

JH-970全數字彩超廠家直銷

JH-970全數字彩超廠家直銷產品說明:

?

?

公司目前擁有彩超、全數字B超、數碼電子陰道鏡、婦科臭氧沖洗治療儀、紅外乳腺診斷儀、乳腺治療儀、超導可視人流工作站、宮腔鏡一體機工作站、精子質量分析工作站及X光機CT放射影像工作站等，產品先后通過CMD、ISO、CE等認證，為顧客打造出放心品牌產品。

一、設備名稱：

全數字彩色多普勒超聲波診斷儀

二、設備用途說明：

腹部、心臟、外周血管、小器官（包括睪丸和甲狀腺）、淺表組織、婦科/產科、泌尿系統、胸部（乳腺）、小兒科/新生兒、經陰道/經直腸、肌與骨骼。

三、主要技術及系統概述：

3.1彩色多普勒超聲波診斷儀包括：

高分辨率彩色逐行掃描17英寸液晶顯示器

全數字化彩色超聲診斷系統主機

數字化二維灰階成像單元

數字化彩色多普勒單元

數字化頻譜多普勒顯示和分析單元

數字化能量血流成像單元

數字化波束形成器

數字處理通道能力10240通道

回波合成孔徑技術

2D模式圖像空間合成技術

2D模式圖像頻率合成技術

雙副/四幅動態顯示

邊緣增強

噪聲過濾

自適應彩色增強技術(自動濾除運動偽影)

自適應斑點雜訊抑制算法

實時三維同步能力

方向性彩色多普勒能量圖

組織多譜勒成像（TDI）

?? 組織應變率成像（SRI）

CW多普勒頻譜

3D/4D三維/四維成像

彈性成像技術

超寬視野成像

原始數據采集、儲存

遠程超聲系統診斷技術

組織二次諧波成像（包括相位反轉及接收信號濾波兩種諧波成像，應用于凸陣、相控陣及高頻線陣探頭）

實時、非預設置二維、頻譜多普勒模式一鍵式自動圖像優化調整

頻譜多普勒實時自動測量及自動校正技術

血管內膜自動測量功能

Automatic TGC自動TGC增益調節

推向市場的新機型，所配軟件為該機型的最新版本

3.2測量和分析：包括常規測量和軟件包測量。

常規測量包括：B型、M型、頻譜多普勒、彩色模式；

軟件包測量包括：產科、婦科、泌尿系統、小器官及血管測量。

3.2.1常規B模式：距離、面積/周長、角度、體積、 距離比率、面積比率、橢圓、十字線、平行線、直方圖、直徑、關節角。

3.2.2常規M模式：M型距離、時間、心率、流速、斜率、距離、面積/周長、橢圓、十字線、角度、距離比率、平行線、體積、面積比率、直徑、關節角及其直方圖。

3.2.3常規彩色血流模式：血流速度、距離、面積/周長、角度、體積、距離比率、面積比率、橢圓、十字線、平行線、直方圖、直徑、關節角。

3.2.4常規多普勒頻譜模式：時間段、心率、多普勒流速、加速度、多普勒頻譜自動包絡、頻譜峰值包絡、阻力指數、搏動指數、手動包絡（L）、手動包絡（H）。

3.2.5 軟件包產科測量：測量項包括：頭臀徑、雙頂徑、頭圍、腹圍、股骨長、枕額徑、胎囊、肱骨長、橈骨長、尺骨、脛骨、腓骨、鼻骨長、羊水指數、頸褶、多胎測量，用戶亦可自定義測量項；計算項包含：胎兒體重、孕齡、預產期、頭圍/腹圍、股骨長/股骨長、股骨長/雙頂徑；病歷報告包含測量結果的均值、測量項及公式，定性描述及圖形化展示。

3.2.6軟件包婦科測量：測量項包括：子宮、子宮頸、子宮體、宮體/子宮頸、卵巢、子宮內膜及優勢卵泡測量。

3.2.7軟件泌尿科測量：測量包括前列腺、PSA密度、精囊、腎臟、腎上腺、殘留尿量及睪丸。

3.2.8軟件小器官測量：主要是對甲狀腺左右葉的測量，測量項包括：甲狀腺長徑、甲狀腺寬徑、甲狀腺厚徑。

3.2.9軟件放射科測量：放射科測量項包括：腎臟、內膜厚度、距離、面積、橢圓、十字線、角度、距離比率、面積比率、平行線、體積、直徑、關節角。

3.2.10軟件血管測量：測量項目包括：內膜厚度、長度狹窄比、面積狹窄比、血管流量、距離、面積、橢圓、十字線、角度、距離比率、平行線、體積、面積比率、直徑、關節角。

3.2.11軟件心臟測量：測量項目包括：左心室功能測量、二尖瓣測量、二尖瓣反流測量、主動脈返流測量、肺靜脈測量、右心室測量、多普勒胎心音測量、左室射血時間測量、主動脈測量、左室流出道測量、肺動脈瓣測量、左室內徑/主動脈根部內徑、主肺動脈內徑、右室舒張末期內徑、右室收縮末期內徑、左室心肌、體表面積、心率；報告含二維模式、M模式及多普勒模式。

3.3圖像存儲與(電影)回放重現單元

3.3.1 超聲圖像靜態、動態存儲，原始數據回放重現。

3.3.2支持所有模式的單幅預覽及幀率可調實時回放查看（正常速度/逐幀播放）

3.3.2回放：存儲大小由系統內存卡決定。

3.3.3一體化病案管理單元包括病人資料、報告、圖像等的存儲、修改、檢索和打印等。

3.4輸入/輸出信號：

3.4.1輸入：VCR、外部視頻、RGB彩色視頻、USB數字信號

3.4.2輸出：復合視頻、RGB彩色視頻、S—視頻、USB數字信號

3.4.3連通性：可選配醫學數字圖像和通信DICOM3.0版接口部件

3.5圖像管理與記錄裝置：

3.5.1 超聲圖像存檔與病案管理系統（管理存儲空間由系統硬盤決定）

3.5.2 動態圖像、靜態圖像以PC通用格式直接存儲，無需特殊軟件即能在普通PC機上直接觀看圖像。

3.5.3 硬盤動靜態圖像儲存320GB。

3.5.4 磁-光盤驅動器，DVD驅動提供移動式讀、寫、檢索及存儲。

3.5.5 CD－RW刻錄機。

3.5.6 黑白視頻打印機（選配）。

3.5.7 彩色視頻打印機(選購)。

3.5.8 USB接口, S-Video, VGA

3.5.9標配：可存2000幀 TIF/JPG格式影像的光盤

3.5.10支持彩超工作站並兼容DICOM 及 PACs

四、系統通用功能：

4.1監視器：

17英寸高分辨率（1280*1024）LCD顯示器；掃描方式：逐行掃描，高分辨率。

4.2探頭接口：≥3個

探頭接口：≥3個

4.3探頭規格

4.3.1頻率：超寬頻、變頻探頭, 工作頻率明確顯示

變頻探頭中心頻率可選擇≥3種，多普勒可選不同頻率

4.3.2類型：高頻探頭中心頻率≥10.0MHz

4.3.3陣元：線陣、凸陣、腔體探頭有效陣元數≥128

4.3.4 B/D兼用：線 陣：B/PWD

凸 陣:B/PWD

?

扇 掃：B/PWD

4.3.5穿刺導向：探頭可配穿刺導向裝置。

4.4二維灰階顯像主要參數：

4.4.1掃描：

??? 線陣：頻率為5.0、7.5、10 MHz (可變頻為3.5 —14 MHz)

凸陣：頻率為3.5 MHz (可變頻為2.5 —5 MHz)

??? 腔體：頻率為7.5 MHz (可變頻為5—10 MHz)

相控陣: 頻率為2.5, 3.0 MHz (可變頻為2—4 MHz)

??? 四維凸陣探頭: 3.5 MHz (可變頻為2.5—5 MHz)

??? 四維腔體探頭: 7 MHz (可變頻為5—10 MHz)

? 4.4.2掃描方式：

??? 線陣探頭支持線陣、平行四邊形及梯形掃描，凸陣與相控陣支持

??? 扇形掃描。

? 4.4.3掃描速率：

扇掃探頭，全視野，18cm深度時，幀速率≥25 幀/秒。

?

? 4.4.4 掃描線：每幀線密度≥200超聲線

? 4.4.5發射聲束聚焦：發射≥8段

? 4.4.6接收方式：接收通道≥256， 可視可調接收超聲信號動態范圍180dB

? 4.4.7數字式聲束形成器：數字式全程動態聚焦，數字式可變孔徑及動態變跡，12 bit A/D

4.4.8諧波成像基波頻率個數≥2

4.4.9回放重現：灰階圖像回放≥1024、回放時間≥380秒。

4.4.10預設條件：針對不同的檢查臟器，預置最佳化圖像的檢查條件，減少操作時的調節，及常用所需的外部調節及組合調節。

4.4.11增益調節：自動TGC增益調節、八段可調的時間增益補償及八段可調的側向增益補償。

4.4.12空間分辨率：符合GB10152-1997國家標準。

?? 4.4.13自適應斑點噪聲抑制：0-15級用戶可自調。

?? 4.4.14頻率域復合成像：用戶可自調。

?? 4.4.15空間域復合成像：用戶可自調。

4.5頻譜多普勒：

?? 4.5.1方式：脈沖波多普勒（PWD）/高速脈沖波(HPRF PWD)多普勒可選擇;連續波多普勒：CWD。

?? 4.5.2多普勒發射中心頻率：

扇 掃：2.5MHz

線 陣：5.0MHz

凸 陣：2.5MHz

?? 4.5.3最大測量速度：

PWD：血流速度最大 8m/s。

CWD: 血流速度最大 20m/s。

??? 4.5.4最低測量速度：≤ 2 mm/s (非噪聲信號)

??? 4.5.5顯示方式：B/D(B+ Doppler), BC/D(B+ Color+ Doppler)。

??? 4.5.6電影回放：≥380秒

??? 4.5.7取樣寬度及位置范圍：寬度1~30mm。

??? 4.5.8顯示控制：反轉顯示(左/右；上/下)零移位

??? 4.5.9：基線：自動的基線調整。

?4.6彩色多普勒

??? 4.6.1顯示方式：方差顯示、能量顯示，速度顯示；提供混合模式的雙幅實時顯示、二維與彩色模式、二維與能量多普勒模式、二維與方向性能量多普勒模式。

?? 4.6.2扇形掃描角度：10°— 90°選擇；

?? 4.6.3 彩色顯示幀頻：

扇掃探頭、最大角度，18cm深時，彩色顯示幀頻≥10 幀/ S。

?? 4.6.4彩色增強功能：彩色多普勒能量圖及彩色多普勒方向性能量圖。

?? 4.6.5組織多普勒成像：提供組織多普勒成像。

?? 4.6.6應變率成像：提供應變率成像。

?? 4.6.7彩色顯示速度：最低平均血流測量速度≤ 5mm/s（非噪聲信號）

?? 4.6.8血流方差：提供血流方差計算及顯示功能，以檢測湍流或渦流。

?? 4.6.9高清血流顯示：提供高清血流顯示，方便觀察末梢循環及可疑病灶內微細血流的應用。

?4.7 M模式

?? 4.7.1用戶可調的獨立邊緣增強及顯示動態范圍技術。

?? 4.7.2五級用戶可調的M影像顯示速率。

? 4.7.3多達三條解剖型M掃描線，提供不受波束形成方向影響的組織運動分析。 4.8超聲功率輸出調節：

2D模式、M模式、彩色模式、多普勒模式各模式輸出功率可調。

五、其他

5.1 監視器

?17” 高分辨率液晶逐行掃描彩色監視器

?分辨率: 12801024x32bit

?高亮度及對比度可調

?前后傾斜可調

5.2 人機工程學

?高級的人機工程學設計

?緊湊的尺寸及輕的重量

?高機動性適于作移動檢查

?可傾斜轉動監視器

?3 個激活探頭端口任意同步探頭連接

?高質量立體聲音響喇叭系統

?后板輸入輸出連接

?

?前部后部把手

?可插鍵盤面板

?
