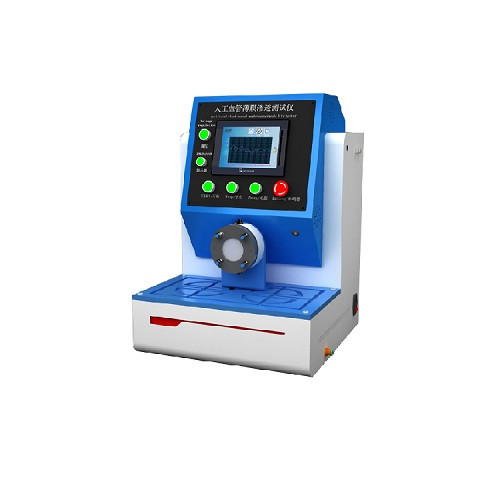

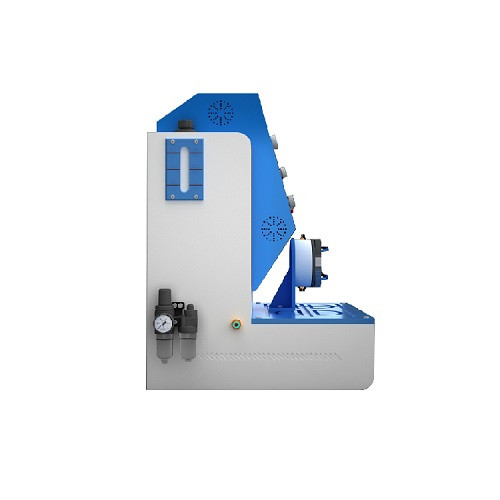

人工血管薄膜水滲透量測試儀

人工血管薄膜水滲透量測試儀產品說明:

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

?

二，測試原理：

用環形夾具將被測試人工血管薄膜樣品的一片固定在法蘭圈上，將另外壓緊法蘭壓緊薄膜樣品，測試時不停加液加壓，降水滲透到200ML量杯里面后天平稱重。

?

三，測試標準：YY0500-2021

?

四，技術參數：

操作界面：簡體中文/英文

壓力傳感器：0-50kpaN（測試可軟件設定）

時間計時器：觸摸屏顯示

夾具：1套直徑10-90MM可根據不同要求選擇不同面積

天平：0-500克可根據要求選擇其他規格天平；

測試軟件：1套

產品凈重：15kg

外形尺寸：430×390×650（mm）

電源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

?

五．儀器包括:

a) 流量測量裝置,精度為報告值士5%。在測試中,為覆蓋流量測試范圍可能需要多個流量測試裝置。與校準計時裝置一起使用的能夠測量體積的液體收集設備可替代流量測量裝置。

b)壓強測量裝置，靜水壓強精度士03kPa(+2mmHg)。

c) 樣本固定裝置，符合如下要求:

1，固定裝置所能固定住的孔徑的面積在05cm~10cm范圍內，精度為士1%孔的結構是圓形的;

2，在試樣延伸的流出管路中，至少有6倍于測試區域直徑的一段長度應是直形的，且直徑無變化;

3，樣品周圍的泄漏不記入泄漏量。

4，在測試期間,對樣品固定裝置而言，需要壓強為160kPa(120mmHg)潔凈的經過濾的、室

溫下(或指定溫度)的水。測試用水應進行過濾，從而清除影響測試結果的微粒。

六，測試程序

在測試前，血管假體需要用潔凈的經過濾的室溫下(或指定溫度)的水浸濕。

將樣品放置在固定儀器上，將樣品拉緊至沒有皺褶。但切勿拉伸樣本，以免在任何方向產生凈負載。打開水流系統，并對其進行調節，直到達到壓強測量裝置顯示16.0kPa+03kPa「(120士2)mmHg的壓強。測量系統在穩定流量(穩定狀態)條件下運行期間60s+1s內通過樣本的水流量。

通過式(A3)計算并記錄水滲透量:

水滲透量=Q/A .......A3)

式中:

Q--通過樣本的流量,單位為毫升每分鐘(mL/min);

A--樣本固定裝置孔徑的橫截面積，單位為平方厘米。記錄孔徑面積，如需要記錄孔徑直徑。

?
