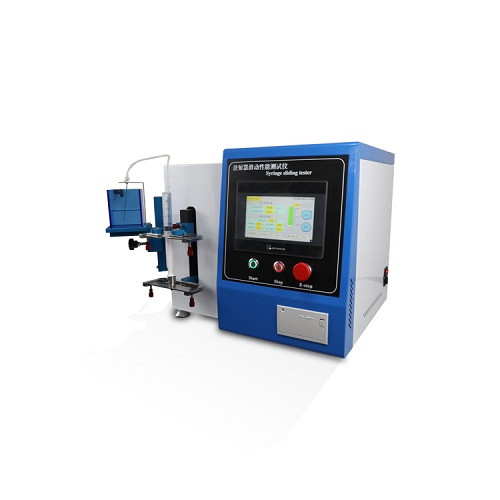

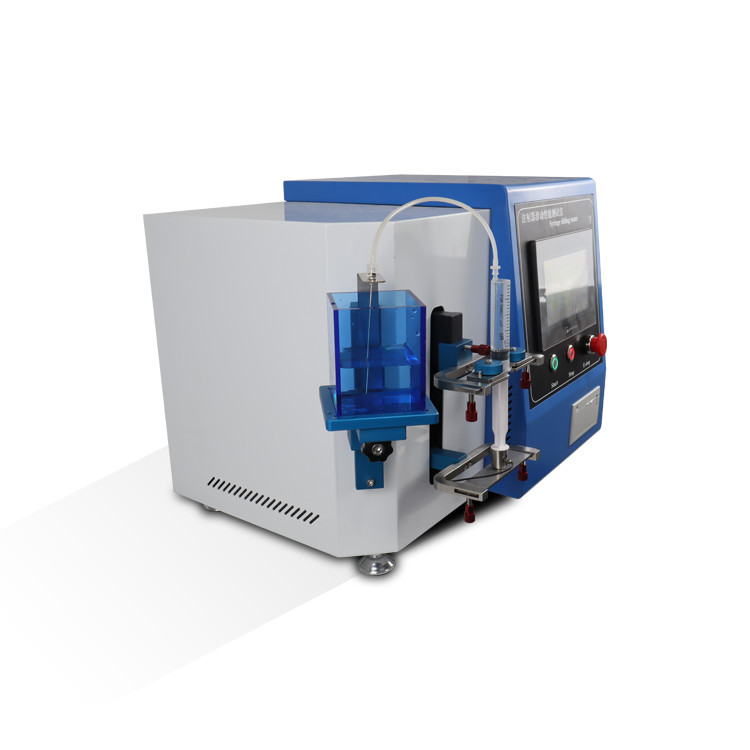

注射器滑動性測試儀

注射器滑動性測試儀產品說明:

介紹：

采用7寸單彩液晶觸摸顯示屏，中英文菜單顯示。并由鍵盤進行選擇卡式瓶的規格、實時顯示并打印*作用力、啟始力、重新啟始力、活塞在卡式瓶?jī)?nèi)壁運動全過程中所需的推動力和活塞移動位移的紀錄圖。

?

卡式瓶又名筆式注射器用硼硅玻璃套筒，該瓶前部裝有橡膠密封保護的注射用針頭，瓶口用膠塞鋁蓋密封，尾部用橡膠活塞密封。

?

卡式瓶滑動性能測試儀符合YBB00152004-2015《筆式注射器用氯化丁基橡膠活塞和墊片》?YBB00162004-2015 《筆式注射器用溴化丁基橡膠活塞和墊片》 ?YBB00112004-2015《預灌封注射器組合件(帶注射針)》等相關標準設計制造。

?

執行標準引用：

YBB00162004-2015?《筆試注射器用溴化丁基橡膠活塞和墊片》

符合ISO7886《一次性使用無菌注射器》標準中的相關標準設計制造。

GB 15810-2019/附錄E器身密合性 ????????

GB 15810-2019/附錄C、D器身密合性 ?

?

實驗項目?泄露試驗、活塞滑動性試驗

標準要求：

泄露試驗：取10個經硅油處理內表面的筆式注射器套筒，注水，裝上試驗用活塞及墊片，加上鋁帽，封口。將1個筆式注射器套筒安裝于筆式注射器套筒夾持器（有平面和活塞接觸），向活塞施加60N±3N的作用力，保持1分鐘，試驗結束后，檢查活塞及墊片的泄露情況，其余筆式注射器套筒也同樣操作，活塞及墊片部位不得有液體泄漏。

?

活塞滑動性試驗：取10個經硅油處理內表面的筆式注射器套筒，注水，裝上試驗用活塞及墊片，加上鋁帽，封口。將1個筆式注射器套筒安裝于筆式注射器套筒夾持器（有平面和活塞接觸，夾持器必須確保能夠穿刺安裝在筆式注射器套筒上的墊片，注射針為一兩端有刃口的皮下針，外徑為0.4mm，當活塞移動時，套筒內的水應能通過該針排出）上，以40mm/min±3mm/min速度向下移動活塞，在筆式注射器套筒中移動一半距離時，暫停5秒，然后將活塞完全壓到底，其余筆式注射器套筒同法操作，記錄每次試驗中啟動活塞的*作用力，取10個*值的平均值作為“啟動力“，應不得過30N;記錄每次試驗中啟動之后保持其移動所需要的力，取10個值的平均值作為”持續推動力“應不得過15N;記錄每次試驗中暫停5秒后重新推動活塞的*作用力，取10個*值的平均值為”重新啟動力“，應不得過30N;并檢查在連續運動期間不得有”顫動“（指活塞的不規則運動）現象。

?

技術參數：

1.?尺寸：680×470×410（mm）

2.?力的范圍：1N~98N?

3.?測試速率：10mm/min ～ 50mm/min，±1mm/min(可任意設置）。

4.?調整水位在注射器的公稱容量50%的刻度線處

5.?外徑1.2mm,長度10cm 針管

6.?內徑2.7mm,長度19.5cm 能與注射器和針管連接的軟管。

7.?卡式瓶規格：1.5ml、1.8ml、3ml、20ml、50ml可根據客戶產品更改規格。

8.?數據格式：能輸出到電腦，excel格式和圖片格式，數據點不少于200個。

9.?活塞桿形狀：圓形（桿端部面積為卡式瓶?jī)?nèi)徑的70% ）。

10.?設定方式：有測試速度與位移及推力與時間2種設定方式（“測試速度與位移”用于“活塞滑動性試驗”、“推力與時間”用于“泄漏試驗”）。

?
