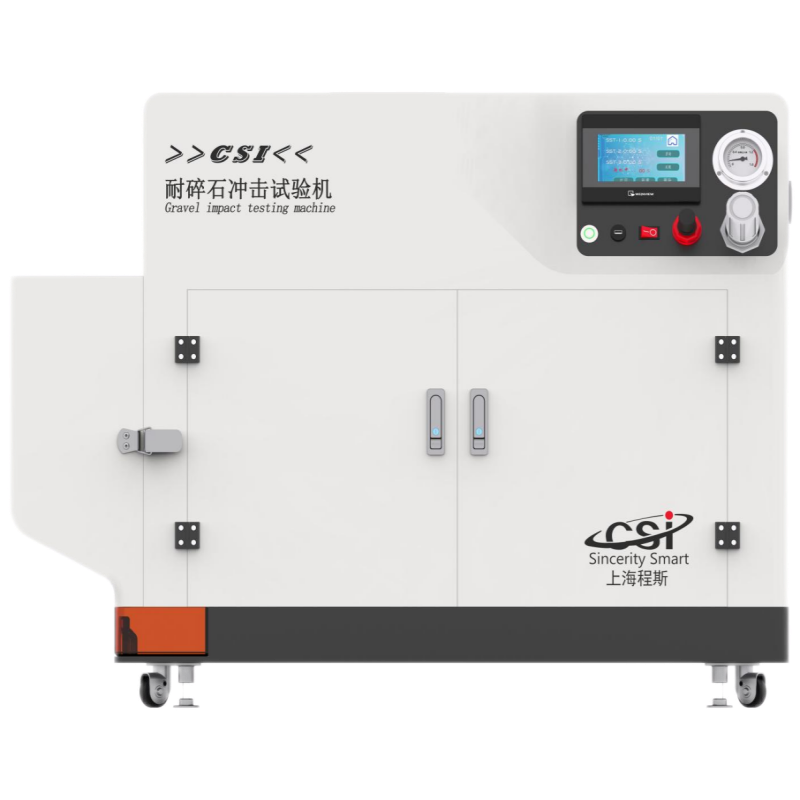

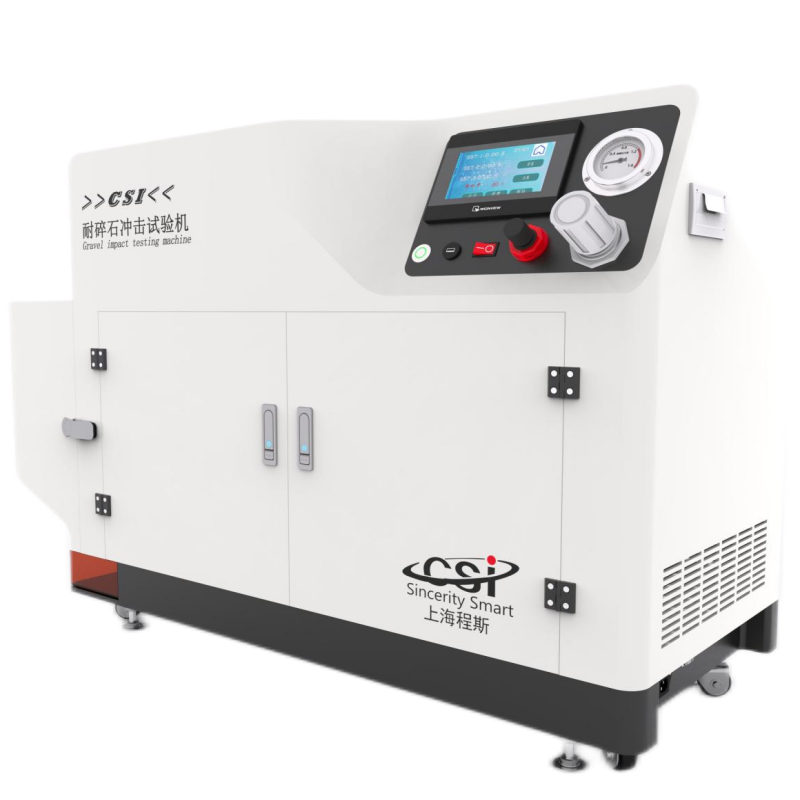

汽車彈簧耐碎石沖擊試驗機

汽車彈簧耐碎石沖擊試驗機產品說明:

一，用途

用于汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗的設備

碎石沖擊試驗機特別為汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗而設計制造的。

二，被測件及標準:

各種汽車彈簧，主動格柵，攝像頭，玻璃，噴漆件，大燈等

GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，F(xiàn)ORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，設備參數要求：

PLC控制系統

操作界面：中英文切換；

測試軟件：可遠程免費升級

試樣全部設定為噴射面積；

噴射時間可設置0-999秒并噴射中設置時間暫停時間

漏斗不銹鋼制作可安裝0-10公斤左右噴射介質

控制系統和試樣箱可分離，靈活，可隨意移動位置

3D試驗箱:3D試驗箱:SAE 45°沖擊箱與VDA 90°沖擊箱二合一，無需更換，內部設置防撞軟材；

加配氣動震動系統

噴射介質：鋼珠，鵝卵石，砂礫等

試樣尺寸：彈簧大外徑120mm，長度360針對彈簧局部噴射和整體噴射兩種規格夾具（可根據不同產品配不同夾具和試樣尺寸）；

汽車彈簧整體噴射：彈簧旋轉360度，左右運動，速度可調節（無極調速）

噴射速度可調0-1MPA

發射量可調節，開口可任意調節

壓力調節范圍0-1000kPa

速度調節范圍≥120km/h

發射量調節范圍≥1kg/min

發射角度調節范圍 45～90°

噴射壓力范圍：0-1MPA可定制其他高壓力

試樣測試角度：平板式的測試試樣可按45°、90°，54° ，不規則的試樣采用3D試驗箱

噴射槍：45°和90°

四，螺桿式空壓機要求

1.? ? 使用環境：室溫，＜80%RH；

2.? ? 氣體介質：空氣；

3.? ? 電機功率： 0.75kW；

4.? ? 排氣壓力： ≥1.25Mpa；

5.? ? 排氣量：＞1m3/min；

6.? ? 使用電源： 380V/50Hz；

7.? ? 傳動方式：直連傳動；

8.? ? 啟動方式：變頻啟動；

9.? ? 儲氣罐：材質：不銹鋼；容積：0.6m3/8kg? (桶深高度＜2000mm)；需配安全閥、 壓力表；桶身直徑*高度： 700*1905mm

10.? 保護裝置：需有高溫、高壓、堵塞、過流、缺相、逆相、電壓不穩等保護裝置。

五，儲氣罐要求

儲氣罐是用于緩沖空氣用的，還有降溫作用（空壓機出氣溫度大約是70-80℃），還有更重要的作用就是初步去除水和油的作用，儲罐能除掉70%的油和水，所以對于空壓機來說，儲氣罐是必不可少的設備。0-1MPA（不低于0.8MPA）

六，配置

主機、3D部件沖擊箱、消音組件、平板式試件夾持器組件，SAE噴槍組件

等
